Detailní popis produktu

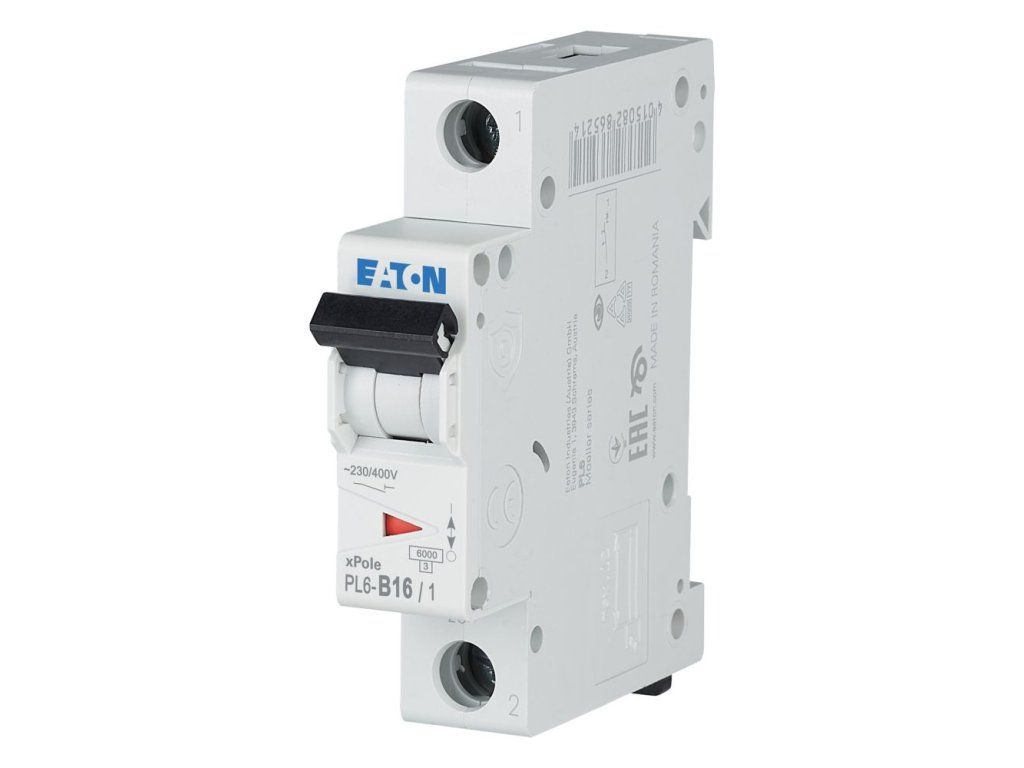

Instalační jistič EATON PL6 B16/1 16A

Vysoce kvalitní jistič EATON PL6 je přístroj určený pro ochranu ​​elektrického vedení a ​elektrických zařízení v ​domovních i komerčních instalacích. Chrání kabely před poškozením v důsledku přetížení a zkratu pomocí speciální elektromagnetické spouště jističe, která včas odpojí napájení. Jedná se o jednopólový jistič s vypínací charakteristikou B a zkratovou schopností 6 kA, který je vybaven jak tepelnou, tak elektromagnetickou spouští. Nejčastěji se využívá pro světelné a zásuvkové okruhy. Obsahuje signalizaci polohy kontaktů červená/zelená (vypnuto/zapnuto) a umožňuje připojit propojovací lišty, které lze instalovat jak na horní, tak i spodní stranu. Jistič PL6 je typově testován a schválen podle normy ČSN EN 60898-1 a lze jej použít v aplikacích se střídavým i stejnosměrným napětím až do 48 V DC.

Technické parametry:

• Délka: 85 mm
• Šířka: 17,7 mm
• Výška: 73 mm
• Montážní hloubka: 70,5 mm
• Jmenovité napětí: 230 V AC / 48 V DC
• Jmenovité izolační napětí Ui: 440 V
• Jmenovitý proud: 16 A
• Vypínací charakteristika: B
• Počet pólů celkem: 1
• Počet chráněných pólů: 1
• Měřitelná pevnost zkratového napětí Uimp: 4 kV
• Dimenzovaná vypínací schopnost Icn podle EN 60898 při 230 V: 6 kA
• Dimenzovaná vypínací schopnost Icn podle EN 60898 při 400 V: 6 kA
• Druh napětí: AC
• Frekvenční rozsah: 50 - 60 Hz
• Třída omezení energie: 3
• Kategorie přepětí: 3
• Stupeň znečištění: 2
• Možnost dalšího zařízení: Ano
• Šířka vyjádřená počtem modulárních jednotek: 1
• Stupeň krytí: IP20
• Ztrátový výkon: 1,8 W
• Okolní teplota při provozu: -25 až 75 °C
• Průřez připojovaného jednožilového vodiče: 1 - 25 mm²
• Průřez připojovaného vícežilového vodiče: 1 - 25 mm²
• Ochrana proti výbuchu: Ne
• Současně spíná nulový vodič: Ne
• Podomítková montáž: Ne
• Barva: bílá
